| SWITCH Part2 | ||
|---|---|---|
 |

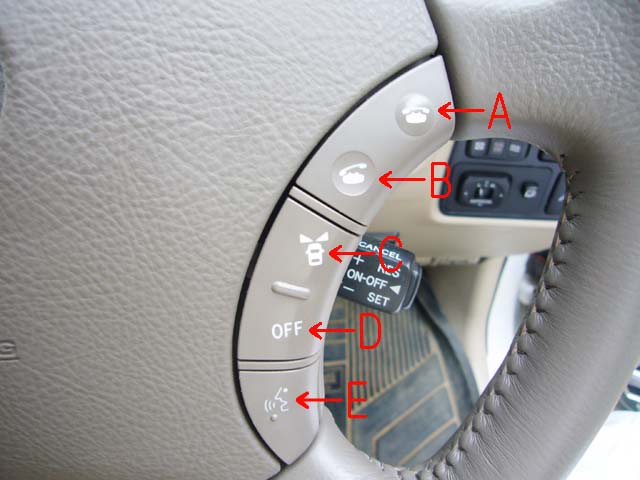

ｽﾃｱﾘﾝｸﾞ ｽｲｯﾁ |
EMV換装により、G-book対応モデル同様、「ホーン」「・トーク」SWを純正仕様で使用 フロントカメラスイッチで、ALPINE「HCE-C200F」のON・OFF操作 ＊モード切替は、検討中 |
 |
ｾﾝﾀｸﾗｽﾀ ｲﾝﾃｸﾞﾚｰｼｮﾝ ｽｲｯﾁ |
ナビ走行中操作（助手席用） ・短押し：走行中ﾅﾋﾞ操作可（30秒後自動OFF） ・長押し：30秒以内で解除時使用 イルミネーション対応 動作中LED（赤）点灯 |
 |
ﾜｲﾊﾟｰｱｰﾑ側 ｽｲｯﾁ |
サイドカメラ（ドアミラー）のON・OFF操作 ＊モメンタリースイッチを、ロック式に固定させるリレー、エーモン「フリップフロップリレー」を使用 *後期型を流用 |
 |
ｳｨﾝｶｰｱｰﾑ側 ｽｲｯﾁ |
ハザード（サンキュー）SW ・短押し：0.5秒以内→3回点滅 ・長押し：0.5秒以上→7回点滅 |
 |
常時 ﾊﾞｯｸｶﾒﾗ 電源ｽｲｯﾁ |
走行中、バックカメラの映像を出力 ＊ガイドラインは非表示 ＊レーンモニタリングスイッチを流用 |
 |
RSCA SW 流用 速度連動 ｽｲｯﾁ |
速度連動リレー切替 ・短押し：15km以下でカメラON 15km以上でカメラOFF ・長押し：常時カメラON ・常時カメラOFF可 |
